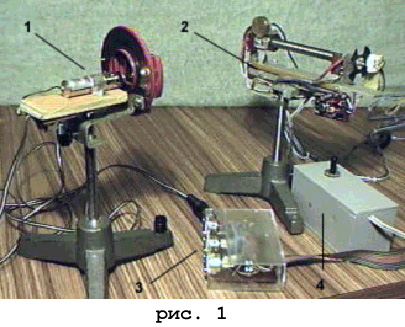

Установка представляет собой систему связанных блоком коммутации частей: лазерного излучателя и фотоприемника с устройством перемещения его по дифракционному спектру. Внешний вид установки приведен на рис. 1.

Цифрами обозначены:

1 – лазерный излучатель с модулятором,

2 – узел фотоприемника с механизмом перемещения,

3 – блок коммутации,

Он представляет собой пластину, закрепленную на металлической стойке (рис. 2). На пластине размещается лазер (1) и модулятор лазерного излучения (4). К стойке крепиться держатель (2), в который можно вставлять щель (3) или дифракционную решетку, в зависимости от проводимого эксперимента.

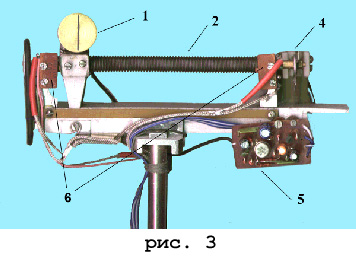

Узел фотоприемника размещен на металлической стойке (рис. 3). В качестве фотоприемника используется кремневый фотодиод (1). На него надета диафрагма со щелью шириною 0,3 мм (для увеличения разрешения при исследовании распределения энергии в дифракционном спектре). Фотоприемник закреплен на каретке механизме перемещения.

Механизм перемещения представляет собой вал с резьбой (2), вращаемый мотором (у него имеется собственный блок питания). С другой стороны к валу прикреплено устройство, определяющее местоположение фотоприемника в дифракционном спектре (4). Основной его частью является счетчик оборотов вала. При постоянном и известном шаге резьбы по числу оборотов однозначно определяется координата исследуемой точки в спектре. Перемещение каретки ограничивается концевыми выключателями (6).

На этой конструкции так же закреплен дифференциальный усилитель (5) с фазовым детектором (демодулятором).

Блок коммутации.

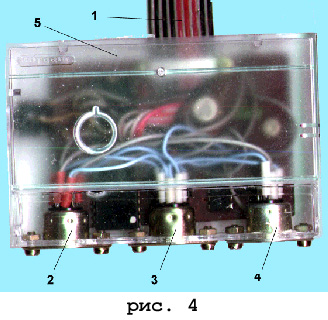

Блок коммутации (рис. 4) – это коробочка (5), в которой соединяются все компоненты установки, в ней же расположен аналого-цифровой преобразователь (АЦП). Он предназначен для преобразования аналогова сигнала, поступающего с усилителя фотоприемника, в двоичный код. Преобразованный сигнал поступает затем в компьютер. Блок коммутации соединен с компьютером кабелем (1). Через разъем (2) поступает напряжение питания на все части установки. К разъему (3) подключается Фотоприемник с устройством перемещения по спектру. К разъему (4) –лазерный излучатель с модулятором.
